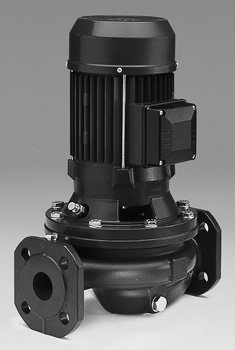

Центробежный электронасос со всасывающим и напорным фланцами FL 65-250/185 400/690 Арт. 0000139670

Насос FL- центробежный электронасос со всасывающим и напорным фланцами, лежащими на одной линии, конструкция типа "ин-лайн"
СЕКТОРЫ РЫНКА
ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ОБСЛУЖИВАНИЕ ПРОМЫШЛЕННЫХ ЗДАНИЙ.
ПРИМЕНЕНИЕ

• циркуляция воды в системах отопления и кондиционирования воздуха,
• перекачивание воды и чистых, химически неагрессивных жидкостей,
• системы водоснабжения,
• системы полива, фонтаны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК F L- F L D 2900 об/мин. и F L4- F L D4 1450 об/мин.

ХАРАКТЕРИСТИКИ СЕРИИ FL

НАСОС

• подача: до 190 м3/ч, с 2-х полюсным двигателем, 330 м3/ч с 4-х полюсным двигателем;
• напор: до 89 м с 2-х полюсным двигателем, (35 м, с 4-х полюсным двигателем);
• максимальная температура перекачиваемой жидкости:
• от -10°C до +130°C;
• от -20°C до +140°C для версии "S" (в зависимости от рабочего давления);
• максимальное рабочее давление:
1. 10 бар (PN10),
2. 16 бар (PN 16) для модели "S" до 120°C,
3. 13 бар от 120°C до 140°C;
• рабочее колесо из нержавеющей стали AISI 316L, сварка с использованием лазерной технологии, до типоразмера 80-160. При большем типоразмере используется рабочее колесо из чугуна. По запросу предоставляется бронзовое рабочее колесо для типоразмера FLD 80-200 и для больших типоразмеров в исполнении обеих моделей;
• упорные кольца из нержавеющей стали AISI 316L, содержатся в насосах до серии FL 100, на передней и задней пластинах рабочего колеса, которые компенсируют истирание рабочего колеса, что обеспечивает максимально высокое значение КПД и простую замену;
• торцевое уплотнение, соответствует стандарту EN 12756 (ранее DIN 24960), смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения (для моделей до FL 100);
• паз для фиксирующей шпонки торцевого уплотнения для моделей до FL 100 (по запросу);
• воздухоспускной клапан в моделях до FL 100.
• ответные фланцы предоставляются по запросу.

ЭЛЕКТРОДВИГАТЕЛЬ

• трехфазный, асинхронныйс короткозамкнутым ротором типа "беличье колесо", закрытой конструкции, с внешней вентиляцией;
• Степень защиты: IP55;
• Класс изоляции F;
• характеристики насоса соответствуют стандарту EN 60034-1;
• максимальная температура окружающей среды: 40°C;
• стандартное напряжение:
1. однофазная модель 220-240 В, частота 50 Гц, при мощности до 1.5 кВт имеется встроенная защита от перегрузок с автоматическим повторным включением перезапуском. При большей мощности защита от перегрузок обеспечивается пользователем
2. трехфазная версия:
• 230/400 В, частота 50 Гц при мощности до 3 кВт;
• 400/600 В, частота 50 Гц при мощности свыше 3 кВ. Защита от перегрузок обеспечивается пользователем;
• Двигатели ESPA для наружного использования по значениям КПД относятся ко 2 классу энергоэффективности;

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Центробежный одноступенчатый насос, со всасывающим и напорным фланцами, лежащими на одной линии, конструкция типа "инлайн";
• Фланцы соответствуют стандарту UNI EN 1092-2 (ранее UNI 2236) и DIN 2532;
• Практичный дизайн улитки позволяет снять рабочее колесо, адаптер и двигатель без предварительного ее демонтажа насоса с трубопровода.

ХАРАКТЕРИСТИКИ СЕРИИ FL

1. Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, причем рабочее колесо крепится непосредственно на удлиненный вал двигателя;
2. Максимальное рабочее давление: 10 бар (PN 10)
3. Температура перекачиваемой жидкости: от -10°C до +130°C.

ХАРАКТЕРИСТИКИ СЕРИИ FLS

• Насос соединен с двигателем при помощи адаптера, причем взаимодействие вала рабочей части со стандартным удлинением вала двигателя осуществляется через "глухую" муфту;
• Максимальное рабочее давление:
1. 16 бар (PN 16) до 120°C,
2. 13 бар от 120°C до 140°C;
• Температура перекачиваемой жидкости: от -20°C до 140°C.

ХАРАКТЕРИСТИКИ СЕРИИ FL..H
Для экономии электроэнергии и увеличения срока эксплуатации, при работе насосов в системах с переменными нагрузками, рекомендуется применение блоков частотного регулирования микропроцессорами HYDROVAR®. Для работы блоков HYDROVAR® в системе необходимо устанавливать датчики давления 4-20 мА или датчики перепада давления.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

• Стальные резьбовые или оцинкованные ответные фланцы
• Плита основания для насоса
• Фланцевые заглушки

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ (по запросу)

• Различные напряжения питания и частота;
• Различные материалы для торцевого уплотнения и уплотнения корпуса насоса;
• Опора для вертикального монтажа (по специальному запросу);
• Электродвигатели EFF. 1 (для серии FLS).

МОНТАЖ

• Устанавливается на горизонтальном или вертикальном трубопроводе, в любом положении, кроме положений, при которых двигатель или клеммная коробка направлены вниз. Двигатели мощностью 5.5 кВт и выше при вертикальном расположении двигателя, электронасос должен быть установлен и закреплен на собственных "лапах" или при помощи плиты основания (данная принадлежность доступна по запросу);
• Для установки вала двигателя в горизонтальном положении, используйте опорную "лапу" для двигателя.

СЕРИЯ FL - FL4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

* Для версий 40/50-125 2/4 полюсных и 40/50-160 2/4 полюсных

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ СЕРИЯ FL-FLS

ФЛАНЦЫ НАСОСА DN D М G ОТВЕРСТИЯ МАКС. ТОЛЩИНА № Ø 40 150 110 88 4 18 18 50 165 125 102 4 18 20 65 185 145 122 4 18 20 80 200 160 138 8 18 22 100 220 180 158 8 18 22	(1) R1/8 ВОЗДУХОСПУСКНОЙ КЛАПАН (2) R3/8 КОННЕКТОР МАНОМЕТРА ДАВЛЕНИЯ (3) G 3/8 СЛИВ
