Предлагаемое нами оборудование для саун позволяет расслабится, вдохнуть аромат сауны и ощутить неповторимую атмосферу тепла. Элегантный дизайн, современные технологии и высококачественные материалы в лучших традициях делают отдых в сауне приятным и комфортным. Мы поставляем Оборудование для саун и бань от ведущих мировых производителей: Harvia, TYLO, Helo. Освещение для бассейнов и саун, ароматизаторы и аксессуары. Для городских условий: Инфракрасные сауны, Парогенераторы, компактные сауны.

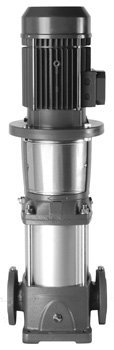

Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем
СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОЕ СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ВОДОПОДГОТОВКА, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА
ПРИМЕНЕНИЕ
Подача воды, не содержащей растворенные твердые частицы, всекторе жилищного строительства, ромышленности и сельскомхозяйстве:
Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:
ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК XVM 2900 об./мин
ХАРАКТЕРИСТИКИ
НАСОС
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.
ДВИГАТЕЛЬ
МАТЕРИАЛЫ
• Все материалы, контактирующие
с перекачиваемой жидкостью,
соответствуют требованиям
питьевой воды (сертифицировано
WRAS).
ХАРАКТЕРИСТИКИ СЕРИЙ ХVМ 2, 4, 8, 16
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОНАСОСОВ СЕРИИ ХVМ
ВОДОСНАБЖЕНИЕ И ПОВЫШЕНИЕ ДАВЛЕНИЯ
ВОДООБРАБОТКА
ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ
ПОЛИВ И СЕЛЬСКОЕ ХОЗЯЙСТВО
ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА
НАСОСЫ СЕРИЙ ХVМ 2, 4, 8, 16:
ТАБЛИЦА МАТЕРИАЛОВ И ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ
СЕРИИ ХVМ 2, 4, 8, 16 – МОДЕЛИ F, T, R |
||||
№ |
НАИМЕНОВАНИЕ |
МАТЕРИАЛ |
ССЫЛКА НА СТАНДАРТ |
|
ЕВРОПА |
США |
|||
1 |
Корпус насоса |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
3 |
Рабочее колесо |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
3 |
Диффузор и верхняя распорка |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
4 |
Внешняя рубашка |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
5 |
Вал |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
6 |
Адаптер |
Чугун |
EN 1561-GJL-250 (JL1040) |
ASTM Класс 35 |
7 |
Плита основания |
Алюминий |
EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) |
- |
8 |
Муфта (до 4 кВт) |
Алюминий |
EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) |
- |
9 |
Уплотнение корпуса |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
10 |
Торцевое уплотнение вала |
Карбид кремния/ |
|
|
11 |
Уплотнительные кольца |
EPDM |
|
|
12 |
Защитный кожух муфты |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
|
13 |
Втулка вала |
Карбид вольфрама |
|
|
14 |
Втулка |
Керамика (окись алюминия) |
||
15 |
Заливные/сливные пробки |
Нержавеющая сталь |
EN 10088-1-X5CrNiMo17-12-2 (1.4401) |
AISI 316 |
16 |
Стяжные болты для |
Оцинкованная сталь |
EN 10277-3-36SMnPb14 (1.0765) |
|
СЕРИИ ХVМ 2, 4, 8, 16 – МОДЕЛИ N, V, C |
||||
№ |
НАИМЕНОВАНИЕ |
МАТЕРИАЛ |
ССЫЛКА НА СТАНДАРТ |
|
ЕВРОПА |
США |
|||
1 |
Корпус насоса |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316L |
2 |
Рабочее колесо |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316L |
3 |
Диффузор и верхняя распорка |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316L |
4 |
Внешняя рубашка |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316 |
5 |
Вал |
Нержавеющая сталь |
EN 10088-1-X5CrNiMo17-12-2 (1.4401) |
AISI 316 |
6 |
Адаптер |
Чугун |
EN 1561-GJL-250 (JL1040) |
ASTM Класс 35 |
7 |
Плита основания |
Алюминий |
EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) |
- |
8 |
Муфта (до 4 кВт) |
Алюминий |
EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) |
- |
9 |
Уплотнение корпуса |
Нержавеющая сталь |
EN 10088-1-X2CrNiMo17-12-2 (1.4404) |
AISI 316L |
10 |
Торцевое уплотнение вала |
Карбид кремния/графит/ EPDM |
|
|
11 |
Уплотнительные кольца |
EPDM |
|
|
12 |
Защитный кожух муфты |
Нержавеющая сталь |
EN 10088-1-X5CrNi18-10 (1.4301) |
AISI 304 |
13 |
Втулка вала |
Карбид вольфрама |
|
|
14 |
Втулка |
Керамика (окись алюминия) |
|
|
15 |
Заливные/сливные пробки |
Нержавеющая сталь |
EN 10088-1-X5CrNiMo17-12-2 (1.4401) |
AISI 316 |
16 |
Стяжные болты для |
Нержавеющая сталь |
EN 10088-1-X17CrNi16-2 (1.4057) |
AISI 431 |
ЭЛЕКТРОДВИГАТЕЛИ
Типы применяемых двигателей: 2-х полюсные:
СЕРИЯ ХVM 2, 4, 8, 16
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2900 ОБ/МИН
ТИП |
P2 |
P2 |
l/min |
0 |
100 |
120 |
133 |
150 |
167 |
200 |
233 |
XVM8 02 |
1.1 |
1.5 |
|
27 |
24.8 |
24 |
23 |
22 |
20.5 |
17.2 |
13.2 |
XVM8 03 |
1.5 |
2 |
|
41 |
37 |
36 |
34.5 |
33 |
30.5 |
25.8 |
20 |
XVM8 04 |
2.2 |
3 |
|
55 |
50 |
47.5 |
46 |
44 |
41 |
34.5 |
26.5 |
XVM8 05 |
2.2 |
3 |
|
68 |
62 |
60 |
57.5 |
55 |
51 |
43 |
33 |
XVM8 06 |
3 |
4 |
|
82 |
74.5 |
71 |
69 |
66 |
61.5 |
52 |
40 |
XVM8 08 |
4 |
5.5 |
|
110 |
99 |
95 |
91 |
87.5 |
81.5 |
69 |
53 |
XVM8 09 |
4 |
5.5 |
|
123 |
112 |
107 |
104 |
97.5 |
92 |
78 |
60 |
XVM8 11 |
5.5 |
7.5 |
|
150 |
137 |
130 |
127 |
119 |
112 |
95 |
73 |
XVM8 12 |
5.5 |
7.5 |
|
164 |
149 |
142 |
138 |
130 |
123 |
103 |
80 |
XVM8 14 |
7.5 |
10 |
|
192 |
174 |
166 |
161 |
152 |
143 |
120 |
93 |
XVM8 16 |
7.5 |
10 |
|
220 |
199 |
190 |
184 |
174 |
163 |
138 |
106 |
СЕРИЯ ХVМ8, РАЗМЕРЫ И ВЕС, 2900 ОБ/МИН
Версия типа - F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
Версия типа – T: овальные фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
Версия типа – R: круглые фланцы, напор ный патрубок расположен над всасывающим, с 4 регулирующимися позициями, AISI 304
Версия типа – N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
Версия типа – V: муфты типа Victaulic®, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
Версия типа – C: муфты типа Clamp, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
ТИП |
ДВИГАТЕЛЬ |
РАЗМЕРЫ (мм) |
ВЕС (кг) |
||||||||||||||
кВт |
ТИПО- |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H |
M |
D1 |
D2 |
НАСОС |
ЭЛЕКТРО |
||||
1-ФАЗ- |
3-ФАЗ- |
1-ФАЗ- |
3-ФАЗ- |
1-ФАЗ- |
3-ФАЗ- |
||||||||||||
XVM8 02 |
1.1 |
80 |
363 |
239 |
250 |
|
|
363 |
373 |
112 |
155 |
137 |
165 |
158 |
120 |
15 |
25.2 |
XVM8 03 |
1.5 |
90 |
411 |
255 |
260 |
411 |
236 |
411 |
421 |
122 |
159 |
145 |
181 |
177 |
140 |
16 |
28 |
XVM8 04 |
2.2 |
90 |
449 |
280 |
315 |
449 |
274 |
449 |
459 |
122 |
159 |
145 |
181 |
177 |
140 |
17 |
32 |
XVM8 05 |
2.2 |
90 |
487 |
280 |
315 |
487 |
312 |
487 |
497 |
122 |
159 |
145 |
181 |
177 |
140 |
18 |
33 |
XVM8 06 |
3 |
100 |
535 |
|
326 |
535 |
350 |
535 |
545 |
132 |
|
152 |
|
197 |
160 |
20 |
42.3 |
XVM8 08 |
4 |
112 |
611 |
|
335 |
611 |
426 |
611 |
621 |
132 |
|
180 |
|
197 |
160 |
20.5 |
47.2 |
XVM8 09 |
4 |
112 |
649 |
|
335 |
649 |
464 |
649 |
659 |
132 |
|
180 |
|
197 |
160 |
21.5 |
48.2 |
XVM8 11 |
5.5 |
132 |
745 |
|
356 |
745 |
540 |
745 |
755 |
152 |
|
193 |
|
253 |
300 |
28 |
66.5 |
XVM8 12 |
5.5 |
132 |
783 |
|
356 |
783 |
578 |
|
793 |
152 |
|
193 |
|
253 |
300 |
29 |
67.5 |
XVM8 14 |
7.5 |
132 |
859 |
|
356 |
859 |
654 |
|
869 |
152 |
|
193 |
|
253 |
300 |
31 |
73.2 |
XVM8 16 |
7.5 |
132 |
935 |
|
356 |
935 |
730 |
28 |
945 |
152 |
|
193 |
|
253 |
300 |
32.5 |
74.7 |
Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира.
У нас Вы можете заказать Вертикальные многоступенчатые насосы серии XVM8 06F30T 230/400, Арт. 140929 Для этого Вы можете воспользоваться формой электронного заказа на сайте, либо связаться с нашими сотрудниками по телефону тел.: +7 702 535 28 35, +7702 640 81 42
