Ультразвуковой увлажнитель воздуха Эконау УЗ-12

Инструкция ультразвуковой увлажнитель воздуха Эконау УЗ-12

Характеристики:

Производительность – до 16 кг/час
В комплекте с датчиком и контроллером влажности
Корпус из пищевой нержавеющей стали AISI304
Подключается к водопроводу
Вентилятор – 350 м³/час

Описание
Промышленный увлажнитель воздуха "ЭКОНАУ УЗ-12" – ультразвуковой генератор водяного аэрозоля, предназначенный для образования и распыления водяного тумана с целью увлажнения воздуха.

• Автоматическое поддержание заданной влажности (работает по датчику влажности);
• Подключается к водопроводу;
• Автоматическое отключение при низком уровне воды;
• Низкий уровень шума;
• Корпус из пищевой нержавеющей стали AISI304;

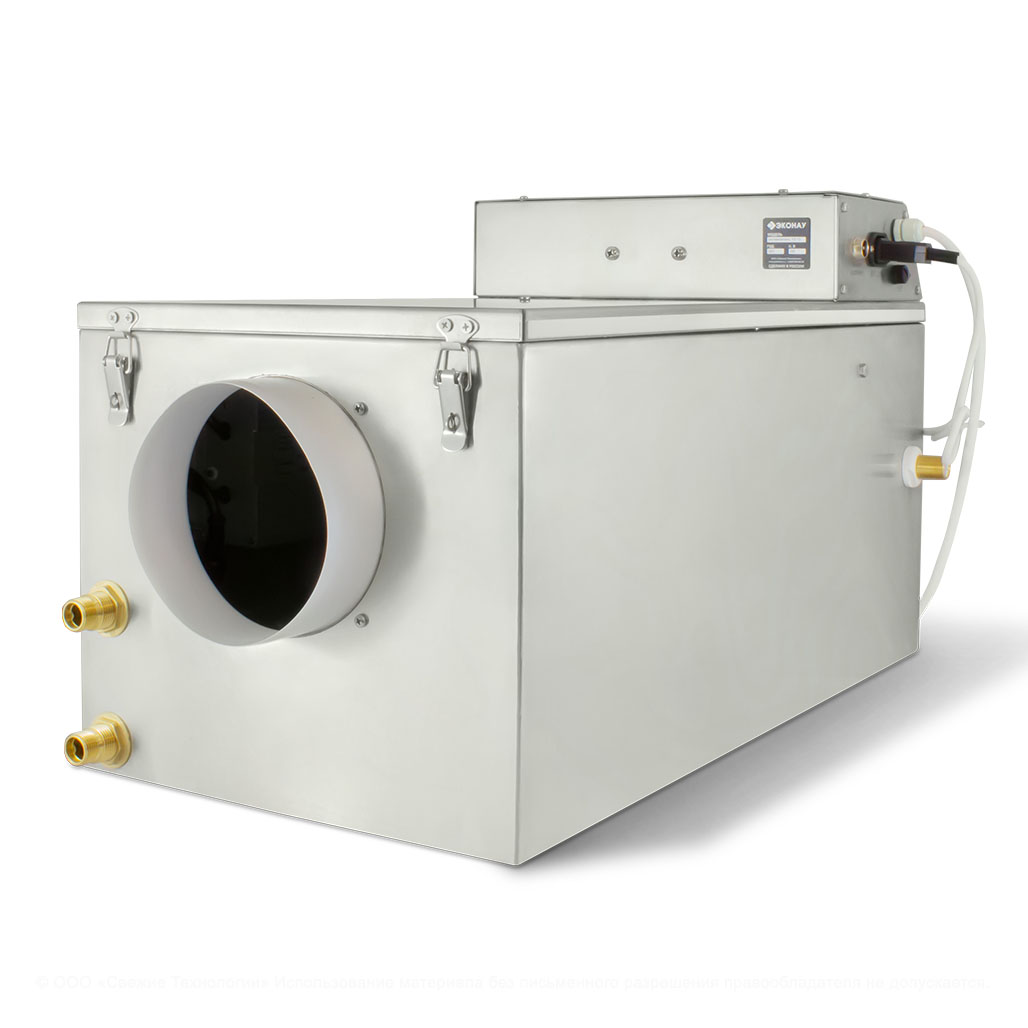

• Фланец для подключения стандартного воздуховода 150 мм;

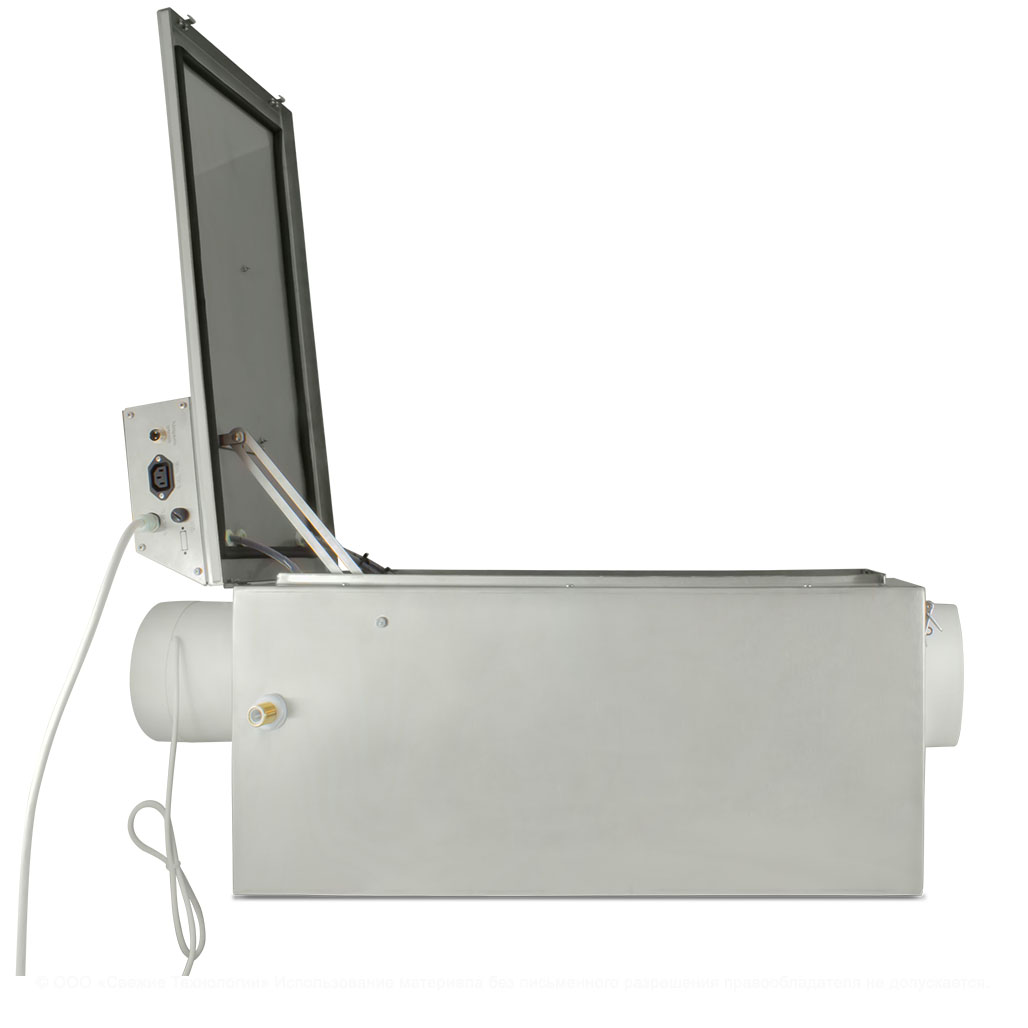

• Встроенная система (патрубки и шланг) для промывки резервуара увлажнителя позволяет промывать резервуар увлажнителя, не открывая его.

Увлажнитель разработан и произведен в России по техническим условиям ТУ 28.25.14-002-43090350-2020.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.РА02.В.27386/21.

Порядок работы модуля контроля влажности:

1. Пользователь при помощи кнопок и дисплея на контроллере устанавливает необходимый интервал влажности (нижнюю границу и верхнюю границу).
2. Датчик влажности измеряет текущую влажность в помещении и передает данные на контроллер.
3. Контроллер сравнивает текущую влажность с интервалом влажности, заданным пользователем.
4. Если текущая влажность выше верхней границы, то контроллер отключает увлажнитель до тех пор, пока влажность не опустится до нижней границы.
5. Если текущая влажность ниже нижней границы, то контроллер включает увлажнитель до тех пор, пока влажность не поднимется до верхней границы.

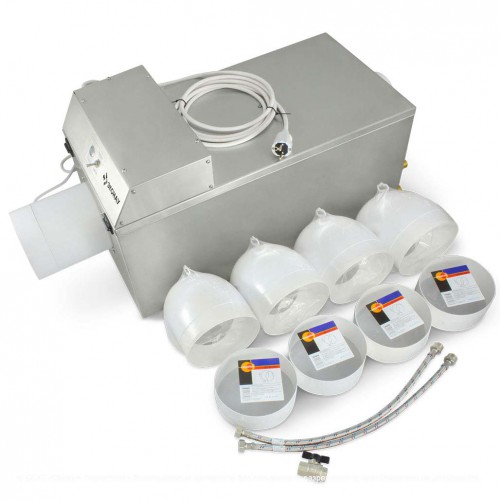

Комплектность

Наименование и Количество

Модуль увлажнения, шт.1
Модуль управления, шт.1
Контроллер влажности (МКУ), шт.1

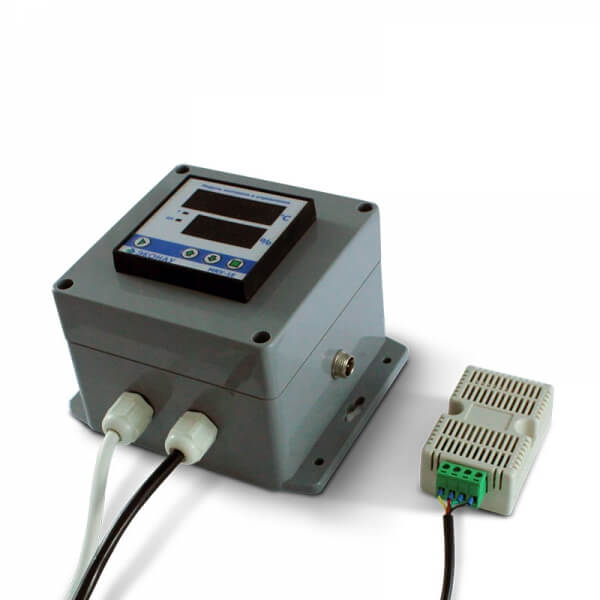

Датчик влажности, шт. уточняйте требуемую влажность при заказе:0...90% - емкостной датчик влажности;

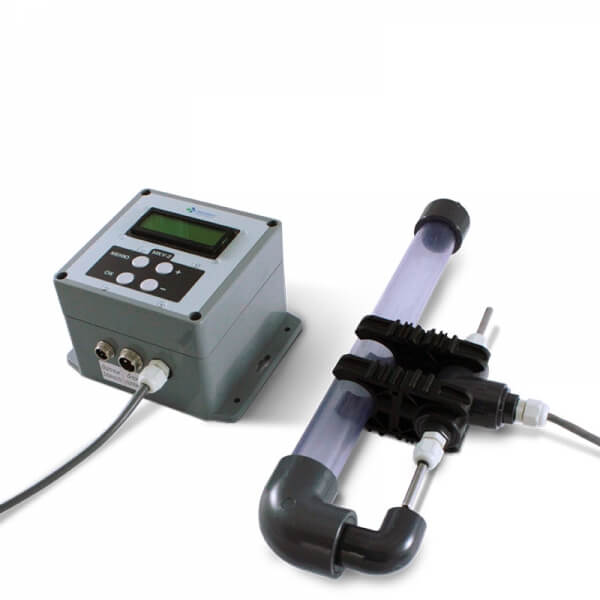

85...99% - психрометрический датчик влажности;1
Вентилятор канальный, шт.1
Соединительная гильза, шт.4
Отвод воздуховода, шт.4
Шланг гибкий для подачи воды, шт.2
Кран шаровой, шт.1
Кабель сетевой, шт.1
Лента изоляционная, шт.1
Ящик упаковочный, шт.1
Паспорт, руководство по эксплуатации, шт.1

Характеристики

Параметр и Количество
Производительность (зависит от условий эксплуатации), кг/час от 12 до 16
Ультразвуковые излучатели / мембран на излучателе, шт.3 / 10
Диаметр патрубков подвода и отвода воды1/2"
Диаметр воздуховодов, мм150
Объем прокачиваемого воздуха, м³/час 350
Потребляемая мощность, Вт1200
Напряжение, В 220
Диаметр частиц водяного тумана, мкм 1 — 5
Диапазон рабочих температур, °C+1...+50
Габариты модуля увлажнения с модулем управления ДхШхВ, мм 780х335х450
Вес модуля увлажнения с модулем управления (без воды), кг29.5
Габариты увлажнителя в упаковке ДхШхВ, мм 1100×500×600
Вес увлажнителя в упаковке, кг46.5

Варианты установки

На полу

На стену

В Большом помещении

Модуль увлажнения установите на ровной устойчивой поверхности, на расстоянии не менее 1.5 метров от места длительного пребывания человека и не менее 1 метра от предметов интерьера. Обеспечьте свободный доступ к модулю увлажнения. Исключите возможность опрокидывания модуля увлажнения. Не размещайте модуль увлажнения близко к радиаторам отопления и другим источникам тепла. При длительной эксплуатации в помещении с повышенной температурой организуйте принудительный обдув.

Если влажность в помещении выше 80%, то модуль увлажнения следует установить в смежном сухом помещении.

Выносной модуль контроля рекомендуется разместить на максимально возможном расстоянии от модуля увлажнения. Это увеличит точность регулирования влажности в помещении. Модуль контроля следует разместить на стене на комфортной для оператора высоте (1.5 метра от пола).

В зависимости от значения поддерживаемой влажности воздуха в помещении, возможно два варианта размещения модуля контроля:

Влажность ниже 80%. Модуль контроля может быть установлен в одном помещении с модулем увлажнения. При этом их следует разместить на максимально возможном расстоянии друг от друга. Запрещается размещать модуль контроля и датчик влажности в зоне выхода тумана из модуля увлажнения;
Влажность выше 80%. Модуль контроля следует установить в смежном сухом помещении. Датчик влажности при этом следует завести в увлажняемое помещение и разместить на вертикальной поверхности, на максимально возможном расстоянии от модуля увлажнения. Психрометрический датчик влажности нормально работает в условиях тумана и при выпадении конденсата.
